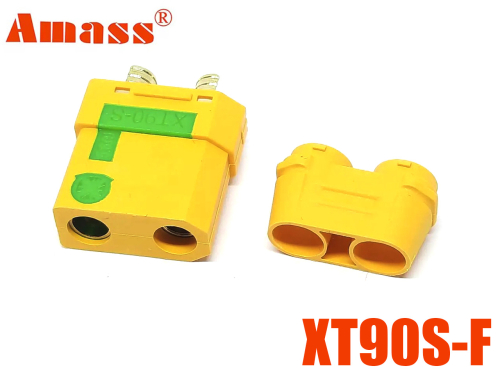

Роз'єм силовий кабельний XT90S-F Amass з функцією Anti-Spark та ковпачком (female, мама)

Роз'єм XT90S-F є представником лінійки силових з'єднувачів Amass третього покоління (Gen 3). Головна конструктивна відмінність серії з індексом «S» — з функцією Anti-Spark та наявністю двокомпонентного поліамідного кожуха, який замикається на тильній стороні коннектора. Кожух виконує роль діелектричного ізолятора, захищає місце пайки від механічних пошкоджень та запобігає зламу жил кабелю в зоні вводу.

Корпус і кришка виготовлені з тугоплавкого нейлону (PA66), стійкого до деформацій при нагріванні до +120°C і мають клас вогнестійкості UL94-V0. Масивні циліндричні штирі цангового типу виконані з латуні з товстим шаром золотого напилення, що знижує перехідний опір до мінімуму (≤0.40 мОм). Це виключає падіння напруги та критичний нагрів з'єднувального вузла при роботі під номінальним навантаженням у 45А. Геометрія корпусу має асиметричну форму (трапецієподібний замок) для механічного захисту від переполюсовки.

Технічні характеристики

• Виробник: AMASS
• Модель / Маркування: XT90S-F
• Тип роз'єму: Розетка (female, "мама")
• Тип монтажу: На кабель (під пайку)
• Особливість комплектації: З ізолюючим заднім кожухом (ковпачком)
• Номінальний робочий струм: 45 А (за умови використання кабелю 8 AWG)
• Максимальний піковий струм: 90 А (короткочасно, до 30 секунд)
• Номінальна напруга: 500 В DC
• Перехідний опір領 контакту: ≤ 0.40 мОм
• Опір ізоляції: ≥ 2000 МОм
• Рекомендований калібр проводу (AWG): 8 AWG, 10 AWG
• Матеріал контактів: Латунь із шаром золотого напилення (Gold-plated)
• Матеріал корпусу: Високотемпературний нейлон (PA66), клас вогнестійкості UL94-V0
• Діапазон робочих температур: від -20°C до +120°C
• Ресурс механічних комутацій: не менше 1000 циклів

Сфера застосування та рекомендації щодо монтажу

Силовий коннектор XT90S-F застосовується для комутації живлення у важких FPV-дронах (сінеліфти, агродрони), потужних радіокерованих моделях (RC авіа-, авто- та судомоделі класу Large/Giant), силових лініях електровелосипедів, електросамокатів, інверторів, зарядних пристроїв високої потужності та промислових робототехнічних комплексів.

Інженерні рекомендації щодо збірки:

1. До початку проведення паяльних робіт обов'язково продіньте силові дроти крізь внутрішні канали захисного кожуха (ковпачка). Після припаювання кабелю надіти кришку через передню частину роз'єму буде неможливо.
2. Для збереження точної співвісності контактів виконуйте пайку, попередньо закомутувавши XT90S-F зі зворотною технологічною частиною (гніздом Female серії XT90/XT90S). Масивні контакти вимагають прогріву потужним паяльником, а фіксація у зворотній частині запобіжить зміщенню латунних штирів усередині нейлонової матриці при її термічному розм'якшенні.
3. Після повного охолодження паяного шва зсуньте захисний кожух по кабелю вперед до корпусу роз'єму і притисніть із середнім зусиллям до характерного клацання внутрішніх фіксаторів.
